LED Handlaufträger
Handlaufträger Typ T1
Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl V4A AISI 316 geschliffen.
- Mit durchgehendem 9 mm Kabel Durchgang.
- Trägerplatte GERADE Ausführung 64x22 mm
- mit 2 Bohrungen 5,9 mm
- Bohrungsabstand Mitte -> Mitte = 43 mm
- Wandabstand von Wand bis Mitte Handlauf = 75mm
- Höhe von Mitte Wandplatte bis Oberkante Trägerplatte = 75 mm
- Handlaufträger ist aus einem Stück
- Wandanschluss Ronde Ø 70x6 mm mit 2 x Befestigungslöchern Ø 8,5 mm.
- Rosette Ø 76mm
Artikel Nr. : 123-T1
Handlaufträger können nach Kundenwünsche und Bedürfnisse angepasst werden!
Artikel Nr. : 123-T1
Technischezeichnung

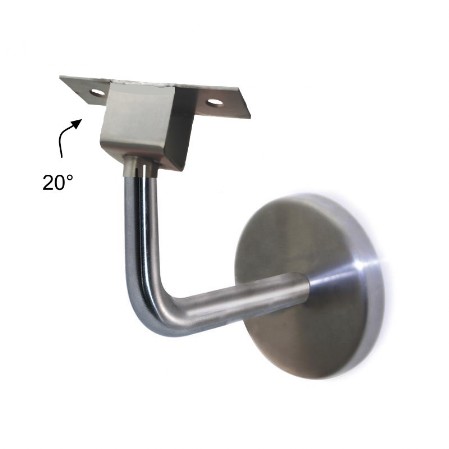

Handlaufträger Typ T1-H asymmetrisch
Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl V4A AISI 316 geschliffen.
20° abgeneigt von der Wand. Mehr Licht auf der Treppe
- Mit durchgehendem 9 mm Kabel Durchgang.
- Trägerplatte GERADE Ausführung 64x22 mm mit 2 Bohrungen 5,9 mm
- Bohrungsabstand Mitte -> Mitte = 43 mm
- Wandabstand von Wand bis Mitte Handlauf = 75mm
- Höhe von Mitte Wandplatte bis Oberkante Trägerplatte = 75 mm
- Handlaufträger ist aus einem Stück
- Wandanschluss Ronde Ø 70x6 mm mit 2 x Befestigungslöchern Ø 8,5 mm.
- Rosette Ø 76mm
Artikel Nr. : 123-T1-H
Artikel Nr. : 123-T1-H
Handlaufträger Typ T1-R
Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl.
abgeneigt zwischen 32°-34°
Artikel Nr. : 123-T1-R
Handlaufträger Typ T1-L
Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl.
abgeneigt zwischen 32°-34°
T1-LArtikel Nr. : 123-T1-L
Handlaufträger Typ T1-H
Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl.
abgeneigt hinten 20%
Asymmetrisch Handlauf
