Handlaufträger
Handlaufträger für Wandhalterung oder Rohrstütze (Aufsatz) aus Edelstahl
ELZA Wandhalter rund
Typ: T1
ELZA Wandhalterung eckig
Typ: E2
ELZA Wandhalter rund
Typ: S4
ELZA Wandhalter schmal
Typ : A2
Punto LED Wandhalter
T1-360
ELZA NUT Kopf
K24
ELZA Verlängerung
30 cm
Rundrohr LED
F42.4
ELZA Rohrstütze rund
R1
ELZA Rohrstütze eckig
V4
Punt LED Postenaufsatz
H42
Punto Postenaufsatz
H43
Rohrklammer
341
Boden- Wandhalter
W-42
Glas Nut LED
GN-24
ELZA Staketen Träger
Q1
Sattel Postenaufsatz
Art.-Nr.: 288
Träger
P1
Träger Stossgriff
StW1
Träger Stossgriff
StW2
Stopfen mit Durchgang
Art.-Nr.: 293
LED Stift fest
Art.-Nr.: 291
Gelenkstift Set
Art.-Nr.: 287
Gelenkstift
Art.-Nr.: 289
Anschlussplatte
Art.-Nr.: 294
Festklemmer rund
Art.-Nr.: 288-2
Rohr LED- Set 1500mm
Art.-Nr.: 333

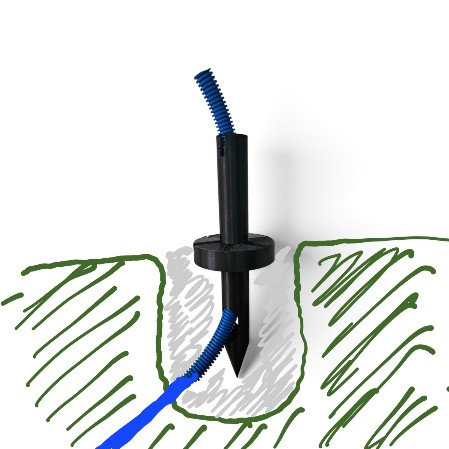

Pfosten Boden-Set 1190mm
Art.-Nr.: 330
Stift Set fest
Art.-Nr.: 292
Pfosten gebogen
Art.-Nr.: 290
Elektro Backsteindose
Art.-Nr.: 400
Elektro Backsteindose
Art.-Nr.: 401
Elektro Backsteindose
Art.-Nr.: 402
Lackierung
Elektro Betondose
Art.-Nr.: 409
Aufnahme
Nut 24 x 24mm
Typ: Q1
Corde Handlaufträger mit 2 mm Edelstahl V2A geschliffen.
- Mit durchgehendem 8 mm Ø Kabel Durchgang.
- Träger Alu mit 2 Bohrungen 6.5 mm Ø
- Bohrungsabstand Mitte -> Mitte = 43 mm
- Länge 60mm Hohe 70mm
- Träger Halter Aluminium 54x 19x 45mm Guss
Typ: R1
Rohrstütze mit 12 mm hohlem Durchgangsrohr als Kabeldurchführung
aus Edelstahl V4A AISI 316 geschliffen.
- Mit durchgehendem 9 mm Kabel Durchgang.
- Trägerplatte GERADE Ausführung 64x22 mm mit 2 Bohrungen 5,9 mm
- Bohrungsabstand Mitte -> Mitte = 43 mm
- Höhenverstellung von Pfosten Oberkante bis Trägerplatte von 70 - 150 mm
Typ: E1
Ideal als ELZA Träger und Verkabelung von eckigen Handläufe.
Handlaufträger mit 12 mm hohlem Trägerbügel als Kabeldurchführung.
aus Edelstahl V2A geschliffen.
- Mit durchgehendem 9 mm Kabel Durchgang.
- Trägerplatte GERADE Ausführung 64x22 mm mit 2 Bohrungen 5,9 mm
- Bohrungsabstand Mitte -> Mitte = 43 mm
- Wandabstand von Wand bis Mitte Handlauf = 75mm
- Höhe von Mitte Wandplatte bis Oberkante Trägerplatte = 75 mm
- Handlaufträger ist aus einem Stück
- Wandanschluss Eckig 68x68x6mm mit 3 x Befestigungslöchern Ø 8,5 mm.
- Nur auf Projektbezogene Ausführungen herstellbar.
Typ: E2
Ideal als ELZA Träger und Verkabelung von eckigen Handläufe.
Handlaufträger mit 12 mm hohlem Trägerbügel als Kabeldurchführung.
aus Edelstahl V2A geschliffen.
- Mit durchgehendem 9 mm Kabel Durchgang.
- Trägerplatte GERADE Ausführung 64x22 mm mit 2 Bohrungen 5,9 mm
- Bohrungsabstand Mitte -> Mitte = 43 mm
- Wandabstand von Wand bis Mitte Handlauf = 75mm
- Höhe von Mitte Wandplatte bis Oberkante Trägerplatte = 75 mm
- Handlaufträger ist aus einem Stück
- Wandanschluss Eckig 68x68x6mm mit 3 x Befestigungslöchern Ø 8,5 mm.
- Abdeckrosette 74x 74 x 11mm
Typ: EMD01
Elektro- Montagedose für Wandhalter
- Fachgerechter Anschlussraum für elektrische Verkabelung.
- Für waagerechte schräge_Montage
- Montage der Handlaufträger durch stufenlos einstellbaren Aufnahmering.
- V4A
- Durchmesser 65.5mm tiefe 50mm und 3xM6
- Passend für T1, T4 und T1A
Typ: T4A
Handlaufträger asymmetrisch mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl V2A geschliffen.
- 10- 20° abgeneigt von der Wand. Kundenwunsch
- Mit durchgehendem 9 mm Kabel Durchgang.
- Trägerplatte GERADE Ausführung 64x22 mm mit 2 Bohrungen 5,9 mm
- Bohrungsabstand Mitte -> Mitte = 43 mm
- Wandabstand von Wand bis Mitte Handlauf = 75mm
- Höhe von Mitte Wandplatte bis Oberkante Trägerplatte = 75 mm
- Handlaufträger ist aus einem Stück
- Mit 3x Befestigungslöchern
- Rosette Ø 69mm
Lieferumfang: 1 x Handlaufträger komplett OHNE Befestigungsschrauben
