Handlaufträger Typ T1

Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl V4A AISI 316 geschliffen.

  • Mit durchgehendem 9 mm Kabel Durchgang.
  • Trägerplatte GERADE Ausführung 64x22 mm
  • mit 2 Bohrungen 5,9 mm
  • Bohrungsabstand Mitte -> Mitte = 43 mm
  • Wandabstand von Wand bis Mitte Handlauf = 75mm
  • Höhe von Mitte Wandplatte bis Oberkante Trägerplatte = 75 mm
  • Handlaufträger ist aus einem Stück
  • Wandanschluss Ronde Ø 70x6 mm mit 2 x Befestigungslöchern Ø 8,5 mm.
  • Rosette Ø 76mm

Artikel Nr. : 223-T1


Wandhalter
Artikel Nr. : 223-T1
Technische Angaben
Handlaufträger Typ T1-R

Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl.
abgeneigt  zwischen 32°-34°

Artikel Nr. : 223-T1-R
Artikel Nr. : 223-T1-R
Handlaufträger Typ T1-L

Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl.
abgeneigt  zwischen 32°-34°

Artikel Nr. : 223-T1-L
Artikel Nr. : 223-T1-L
Technische Angaben

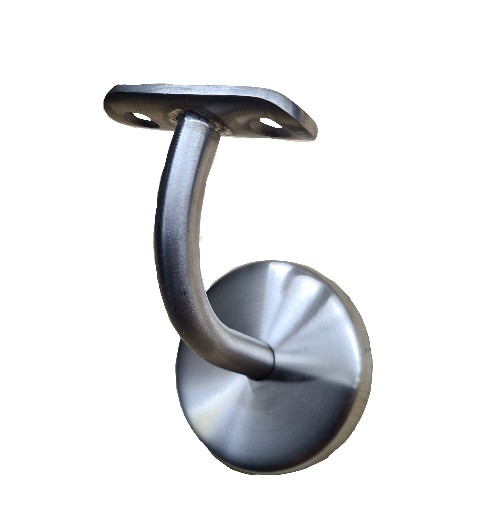

Handlaufträger Typ T1-360

Für 42.4 x 2 mm Rundrohr

Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl V2A AISI 316 geschliffen.

  • Mit durchgehendem 9 mm Kabel Durchgang.
  • Trägerplatte Schale
  • mit 2 Bohrungen 5,9 mm
  • Bohrungsabstand Mitte -> Mitte = 43 mm
  • Wandabstand von Wand bis Mitte Handlauf = 75mm
  • Höhe von Mitte Wandplatte bis Oberkante Trägerplatte = 75 mm
  • Handlaufträger ist aus einem Stück
  • Wandanschluss Ronde Ø 70x6 mm mit 2 x Befestigungslöchern Ø 8,5 mm.
  • Rosette Ø 76mm

    Artikel Nr. : 223-T1-360

Artikel Nr. : 223-T1-360
Handlaufträger Typ T1-AP

Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl V4A AISI 316 geschliffen.

Für Aufputz installationen, Einlass unten Seite

  • Mit durchgehendem 9 mm Kabel Durchgang.
  • Trägerplatte GERADE Ausführung 64x22 mm
  • mit 2 Bohrungen 5,9 mm
  • Bohrungsabstand Mitte -> Mitte = 43 mm
  • Wandabstand von Wand bis Mitte Handlauf = 75mm
  • Höhe von Mitte Wandplatte bis Oberkante Trägerplatte = 75 mm
  • Handlaufträger ist aus einem Stück
  • Wandanschluss Ronde Ø 70x6 mm mit 2 x Befestigungslöchern Ø 8,5 mm.
Rosette Ø 76mm

Artikel Nr. : 223-T1-AP

Artikel Nr. : 223-T1-AP

Asymmetrisch Handlauf

mit Handlaufträger Typ T1-H asymmetrisch nach hinten

somit wird das Rohr 20° abgedreht.

Für Nut Rohr 42.4 oder 48.3 mm

Artikel Nr. : 223-T1-H
Technische Angaben
Artikel Nr. : 223-T1-H

Handlaufträger Typ T1-H asymmetrisch

Mit 12 mm hohlem Trägerbügel als Kabeldurchführung
aus Edelstahl V4A AISI 316 geschliffen.
20° abgeneigt von der Wand. Mehr Licht auf der Treppe

  • Mit durchgehendem 9 mm Kabel Durchgang.
  • Trägerplatte GERADE Ausführung 64x22 mm mit 2 Bohrungen 5,9 mm
  • Bohrungsabstand Mitte -> Mitte = 43 mm
  • Wandabstand von Wand bis Mitte Handlauf = 75mm
  • Höhe von Mitte Wandplatte bis Oberkante Trägerplatte = 75 mm
  • Handlaufträger ist aus einem Stück
  • Wandanschluss Ronde Ø 70x6 mm mit 2 x Befestigungslöchern Ø 8,5 mm.
  • Rosette Ø 76mm

Artikel Nr. : 223-T1-H
